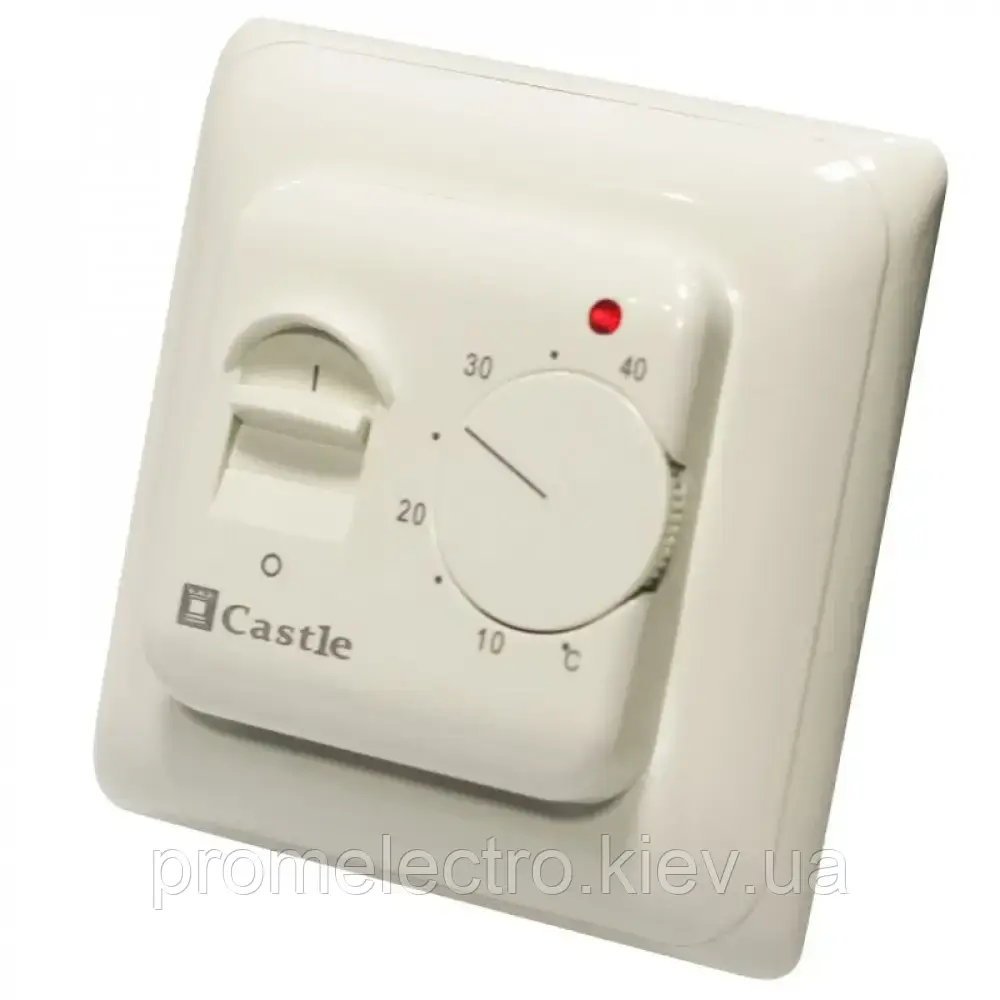

Терморегулятор механічний Castle M 5.16 Ivory

Терморегулятор механічний M 5.16 Castle Ivory призначений для електричного нагрівального кабелю або грельної плівки. Якщо немає датчика терморегулятор, працювати не буде. Терморегулятор Кастлі M 5.16 призначений для монтажу в стандартну монтажну коробку.

Характеристики термостата Кастлі M 5.16 Іворі:

• Тумблер вмик./вимк. (червоний світлодіод), без функції програмування.
• Вбудований монтаж.
• Має розміри: 86 х 86 х 80 мм.
• Максимальне навантаження: 16 А
• Споживана потужність: 5 Вт.
• Напруга живлення: 220 В, 50Гц.
• Діапазон регулювання температури: +5...+40°C.
• Укомплектований датчиком підлоги завдовжки: 3 м.
• Коли увімкнене нагрівання: світлодіод горить червоним кольором.
• Захист корпусу: IP20.
• Виробник: Китай.

Призначення та встановлення терморегулятора Castle M 5.16

Терморегулятор призначений для стандартного прихованого монтажу в стінній коробці діаметром 65 мм. Рекомендований для встановлення з будь-якими системами електричного обігріву (гумові кабелі та мати, ІЧ плівки тощо) потужністю не більш ніж 3000 Вт/~220 В.

Визначте місце встановлення терморегулятора. Висота встановлення 0,3...1,2 м від підлоги. Уникайте потрапляння прямих сонячних променів на терморегулятор. Підготуйте отвір діаметром 68 мм і завглибшки 60 мм тильної сторони терморегулятора. в стіні. Потім встановіть монтажну коробку в стіну та закріпіть її. Підведіть живильні дроти, монтажні кінці нагрівальної секції, датчика температури підлоги до монтажної коробки в гофротрубках. Переведіть клавішу вимикача в положення викл «0». Короткочасно піддавайте напругу на дроти живлення, індикатором фази визначте фазний дріт, позначте його. Вимкніть живлення 220 В. Приєднайте дроти до клем терморегулятора згідно з схемою на тильній стороні терморегулятора. Закріпіть терморегулятор у монтажній коробці. Подайте напругу на терморегулятор.

Початкове настроювання термостата Castle M 5.16

• Увімкнення терморегулятора

Поверніть ручку регулятора температури проти годинникової стрілки в крайнє положення. Переведіть вимикач у положення ВМИК «1». Поверніть ручку регулятора температури за годинниковою стрілкою, загориться світлодіод, що означає увімкнений стан терморегулятора. Поворот ручки регулятора температури проти годинникової стрілки зменшує температуру, за годинниковою — збільшує.

• Вимкнення терморегулятора

Поверніть ручку регулятора температури проти годинникової стрілки в крайнє положення. Переведіть вимикач у положення ВИМК «0».

• Догляд за терморегулятором

Терморегулятор вимагає уважного та дбайливого ставлення, Не допускайте грубого механічного впливу до виробу, так само як і контакту з кислотами, лугами, розчинниками. Це може призвести до погіршення зовнішнього вигляду виробу. Зтримайте терморегулятор у чистоті, не допускайте потрапляння забруднень, рідин, комах усередину виробу.
