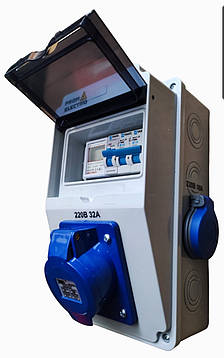

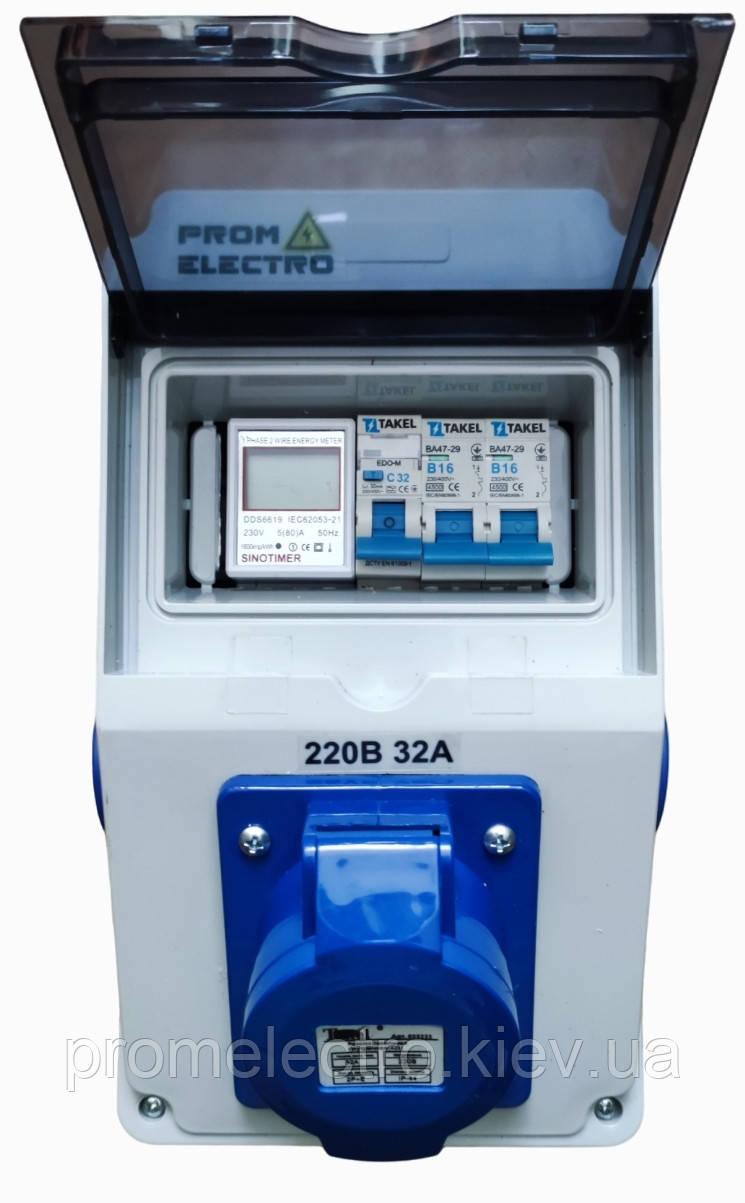

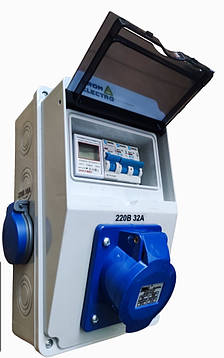

Щит на 6 модулів з розетками 220В 16-32А, з лічильником та автоматичними вимикачами.

 Щит  навісний з розетками  (блок розетковий, щиток переносний, розетковий щит). Данний щит дає можливість приєднати кінцевих споживачів електричної енергії,  напругою 220В частотою 50 Гц з підтримкою євро-розеток розташованих на зовнішній панелі. Ідеально підійде для будівництва, зарядки електромобіля, СТО, виробничого приміщення.

Основні характеристики

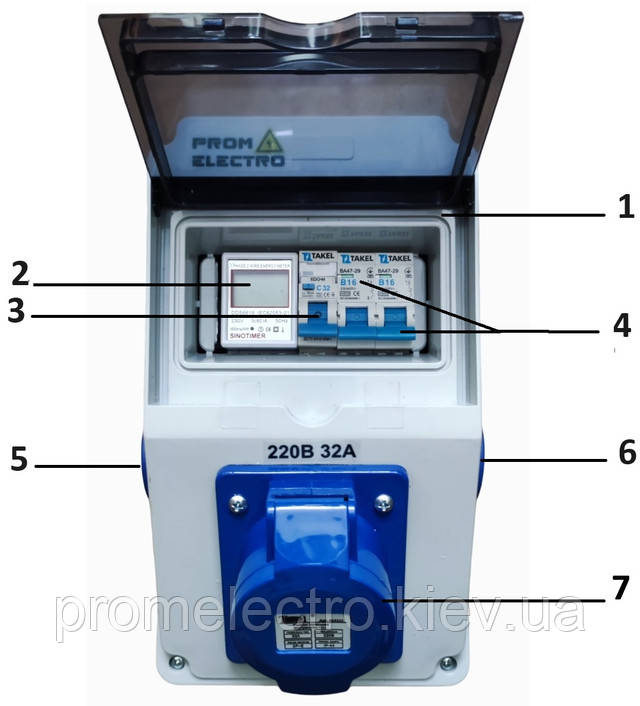

Малюнок 1. Схематичне зображення щита (S1132L)

1.       Корпус з АВС пластику на 6 модулів.

2.       Лічильник електроенергії однофазний  1P+N 80А .

3.       Диференційний автоматичний вимикач 1P+N 32A 30mA  тип А.

4.       Автоматичні вимикачі 1Р В16А.

5.       Розетка на 220 вольт 16 ампер з заземленням та кришкою, ступінь захисту ІР44.

6.       Розетка на 220 вольт 16 ампер з заземленням та кришкою, ступінь захисту ІР44.

7.       Розетка на 220 вольт 32 ампери з заземленням та кришкою, ступінь захисту ІР44.

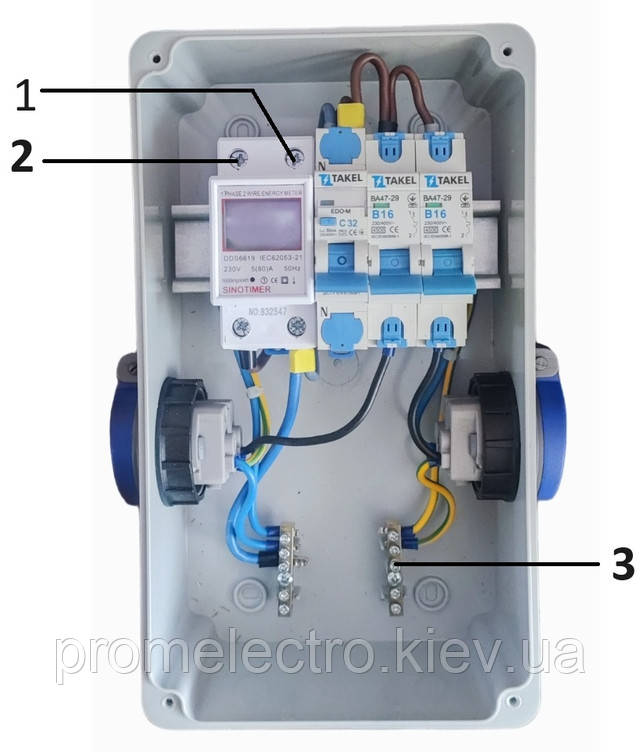

Малюнок 2. Схема підключення щита (S1132L)

1.       Клема підключення нульового N- провідника.

2.       Клема підключення фазного L-провідника.

3.       Шина підключення заземляючого провідника.

Підключення може бути як кабелем з монолітними жилами так і кабелем багатожильним. У випадку підключення багатожильним кабелем обов’язково використовувати трубчасті наконечники типу НШВІ.
